產品詳情

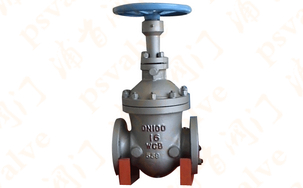

產品名稱：雙閘板閘閥

產品型號：Z42H,BZ44Y,BZ64Y
產品口徑：DN50-900
產品壓力：1.6-10.0MPa
產品材質：鑄鋼,不銹鋼等
Z42H型楔式雙閘板閘閥–除具有彈性座封座封閘閥的優點之外．并可以較直觀顯示閥門開度．啟閉迅速可靠，故常應用于消防及工業系統。一般安裝于距地面較高位置。Z42H因閘板分為雙閘板，所以閘板的彈性比Z41...
產品名稱：雙閘板閘閥產品型號：Z42H,BZ44Y,BZ64Y
驅動方式：手動,電動連接形式：法蘭,焊接
結構形式：雙閘板密封結構：硬密封
壓力范圍：1.6-10.0MPa 公稱通徑：DN50-900
常用材質：鑄鋼,不銹鋼等銘牌：浦首品牌

Z42H型楔式雙閘板閘閥–除具有彈性座封座封閘閥的優點之外．并可以較直觀顯示閥門開度．啟閉迅速可靠，故常應用于消防及工業系統。一般安裝于距地面較高位置。Z42H因閘板分為雙閘板，所以閘板的彈性比Z41H單閘板閘閥要好些。

二、Z42H雙閘板閘閥的主要零件材料如下：

閥體、閥蓋：碳鋼（鑄鋼）
閥桿：2Cr13優質碳鋼
閘板：優質碳鋼
閥桿螺母：鋁鐵青銅
填料：石墨石棉盤根
手輪：球墨鑄鐵

設計與制造

GB/T12234JB/T3595

結構長度

GB/T12221

法蘭連接尺寸

GB9113JB/T79

檢驗與試驗

JB/T3595JB/T9092

壓力與溫度基準

JB/T3595ANSIB16.34

雙閘板閘閥產品性能規范

公稱壓力

100

強度試驗

MPa

15.0

密封試驗

11.0

上密封試驗

11.0

氣體密封試驗

0.6

雙閘板閘閥主要零件材料及使用范圍

產品型號

Z42Y-100Z942Y-100

Z42Y-100VZ942Y-100V

閥體

WCB

WC6/WC9

閥蓋

WCB

12Cr1MoV

閥桿

38CrMoAlA

25Cr2MoV

閘板

25/WCB

WC6/WC9

萬向頂

38CrMoAlA

38CrMoAlA

螺栓

B7

25Cr2MoV

適用介質

水，汽，油品等

水，汽，油品等

最高工作溫度

425℃

550/590℃

雙閘板閘閥主要連接尺寸，外形尺寸及重量

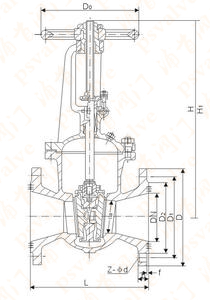

雙閘板閘閥(圖1)

Z42H-100Z42Y-100

Z42H-100VZ42Y-100V型

公稱壓力PN(MPa)公稱通徑連接尺寸mm外形尺寸mm重量Kg
DD1D2D6bF1fZ-dLWH
10100265210172150384．538-3035036057588
125310250210176424．538-34400400725168
150350290250204464．5312-34450500758235
200430360312260544．5312-41550600898338
225470400352287564．5312-416506001028521
250500430382313604．5312-416506401049558
300585500442364704．5416-487505401208686
