您現在的位置：首頁 > 各類閥門選型 > 閘閥

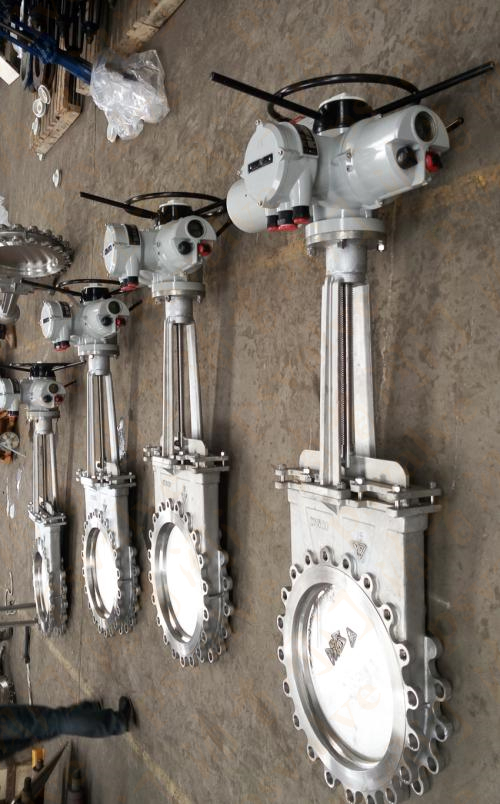

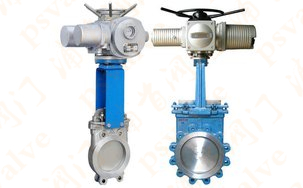

產品名稱：電動刀閘閥

產品型號：PZ973,PZ943
產品口徑：DN50- DN1200
產品壓力：PN10 PN16 150LB
產品材質：鑄鐵,WCB,不銹鋼,雙相鋼等

電動刀閘閥特點及優點:電動刀型閘閥配有電動裝置,使閥板作上下直線運動,實現遠程控制閥門的打開或關閉主要由左、右閥體、密封有金屬對金屬硬密封,金屬對聚胺脂,帶增強的PTFE軟密封、閘板、鋼螺母、閥桿、支...

產品名稱：	電動刀閘閥	產品型號：	PZ973,PZ943
驅動方式：	電動,氣動,手動	連接形式：	對夾式,法蘭,凸耳式
結構形式：	刀型	密封結構：	硬密封,軟密封,單面密封,雙面密封
壓力范圍：	PN10 PN16 150LB	公稱通徑：	DN50- DN1200
常用材質：	鑄鐵,WCB,不銹鋼,雙相鋼等	銘牌：	浦首品牌

電動刀閘閥特點及優點:電動刀型閘閥配有電動裝置,使閥板作上下直線運動,實現遠程控制閥門的打開或關閉主要由左、右閥體、密封有金屬對金屬硬密封,金屬對聚胺脂,帶增強的PTFE軟密封、閘板、鋼螺母、閥桿、支架、電動裝置等件組成。

電動刀閘閥電動裝置參數

電源：AC380V、50HZ。
標準型：標準型產品具有防塵、防雨水的外殼保護能力、保護等級IP65，可直接用于戶外。
防水型：產品具有防塵、防浸水（IP67）的外殼防護等級。
防爆型（EX）：防爆等為DⅡBT4/DⅡCT4。
環境溫度：-20℃~40℃
可選：配電氣控制器

PZ943電動刀型閘閥特點

1、啟閉迅速，平衡可靠，自動化程度高。
2、裝高度及位置不受限制。
3、用防爆型電動裝置，在各種環境中可以正常工作。
4、有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。

電動刀閘閥產品特點

1、閥門采用整體式設計，，流體阻力小，操作靈活方便。
2、電動刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。
3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。
5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、NBR，密封性好，耐腐蝕。
6、介質適應范圍廣：良好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍非常廣。

電動刀閘閥設計標準

法蘭標準
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
強度及密封試驗標準
JB/T 9092 -1999
硬度密封等級
MSS SP 81-2001 40ml/inch

壓力-溫度額定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
結構長度標準
MSS SP 81-2001
GB/T 12221-2005 J16

規格

尺寸范圍:	DN50~600mm NPS 2”-24” （大口徑按需定制）
最大工作壓力：	DN50~DN250: 10Bar NPS2~NPS10：150Psi DN300~DN450: 7Bar NPS12~NPS18：90Psi DN500~DN600: 4Bar NPS20~NPS24：60Psi
使用溫度：	-29...+800℃
密封等級：	硬密封IV級密封軟密封VI級密封 *試壓標準參照 MSS SP-81
閥體材質：	鑄鋼, 不銹鋼, 特殊材質
閥芯/閥桿材質:	不銹鋼硬化處理, 特殊材質硬化處理
閥座材質:	不銹鋼硬化處理 EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C)
結構長度:	MSS SP-81
法蘭標準:	GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5,EN1092-1
應用范圍:	制漿造紙，污水處理，食品飲料，化工行業，能源行業，鋼鐵行業等
