您現在的位置：首頁 > 各類閥門選型 > 閘閥

產品名稱：法蘭閘閥

產品型號：Z41H,Z41W,Z41Y
產品口徑：DN15-800
產品壓力：1.6-16MPa
產品材質：不銹鋼,鍛鋼,鑄鋼,鉻鉬鋼等

法蘭閘閥適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質;公稱通徑：DN15到800 ,1/2"～24";驅動方式：手動,齒輪,氣動,電動等;閥門材質:鑄鋼,不銹鋼等。適用溫度：不銹鋼閥門≤180℃,鑄...

產品名稱：	法蘭閘閥	產品型號：	Z41H,Z41W,Z41Y
驅動方式：	手動,電動,氣動	連接形式：	法蘭
結構形式：	楔式	密封結構：	硬密封,軟密封
壓力范圍：	1.6-16MPa	公稱通徑：	DN15-800
常用材質：	不銹鋼,鍛鋼,鑄鋼,鉻鉬鋼等	銘牌：	浦首品牌

法蘭閘閥適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質;
公稱通徑：DN15到800 ,1/2"～24";
驅動方式：手動,齒輪,氣動,電動等;
閥門材質:鑄鋼,不銹鋼等。
適用溫度：不銹鋼閥門≤180℃,鑄鋼輕型≤200℃,鑄鋼重型≤425℃;((具體溫度范圍視密封材料和介質性質而定)

法蘭閘閥標準與規范：
設計制造閥門標準：GB/T12234-89
結構長度標準：GB/T12221-89
檢查與試驗標準：JB/T9092-99 GB/T13927-92
連接法蘭標準：JB79-94 ,GB/T9113-2000

1、法蘭閘閥選材考究，符合國內外相關標準，材料的全面質量高。
　　2、符合國內外先進標準的要求，密封可靠、性能優良、結構緊湊、設計合理、閥門剛性好、通道流暢、流阻系數小、造型美觀。
　　3、采用柔性石墨填料、密封可靠，操作輕便靈活。
　　4、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
　　5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
　　6、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如。結構型式：彈性楔式單閘板、剛性楔式單閘板型式。
　　7、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

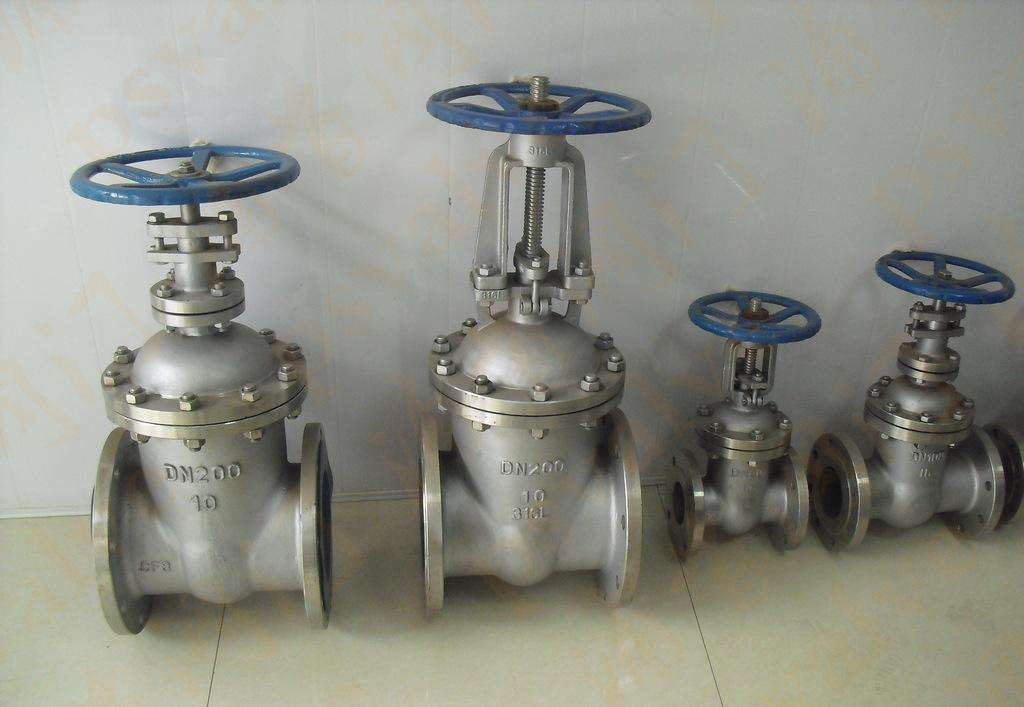

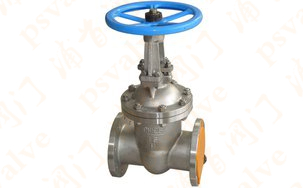

Z41H法蘭閘閥圖片法蘭閘閥(圖1)

執行標準　　Administer Standard

設計與制造 Design and Manufacture	結構長度 Face To Face	法蘭尺寸 Flange Dimension	壓力-溫度 Pressure Temperature Lating	試驗-檢驗 spection And Test
GB122234	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

法蘭連接閘閥壓力試驗 Pressure Test

公稱壓力 NominalPressure	1.6	2.5	4.0	6.4	10.0	16.0
強度試驗 Shell Test	2.4	3.8	6.0	9.6	15.0	24.0
水密封試驗 Water Seal Test	1.8	2.8	4.4	7.0	11.0	18.0
上密封試驗 Backseat Test	1.8	2.8	4.4	7.0	11.0	18.0
氣密封試驗 Air Seal Test	0.4-0.7

Z41H法蘭閘閥主要零件材料及性能 Main Part Materials and Property

體、蓋、板 Body Cover Disc	閥桿 Stem	密封面 Sealing Face	墊片 Sealing　Shim	填料 Packing	工作溫度 Working Temperature	適用介質 Suitable Medium
WCB	2Cr13	13CrSTL木體材料With BodyMaterial尼龍Nylon	增強柔性石墨13Cr/柔性石墨Enhanced Flexible Graphite1Cr13/Flexible Graphite08軟鋼08 Soft Steal0Cr18Ni9Ti0Cr17Ni12Mo2TiXD550F(T)PTFE	柔性石墨增強柔性石墨Flexible GraphiteEnhanced Flexible GraphiteSFB/260SFP/260PTFE	≤425	水蒸汽油品WaterSteamＯil Goods
WC1	38CrMoAl25Cr2MoV				≤450
WC6					≤540
WC9					≤570
C5 C12					≤540
ZGCr5Mo					≤200	酸類 Nitric acid
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	酸類 Nitric acid
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	醋酸類 Acetic acid
ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti				≤200	醋酸類 Acetic acid

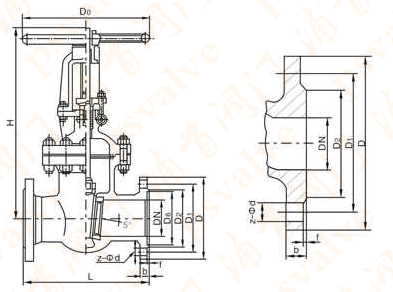

Z41H法蘭閘閥規格主要尺寸和重量 Size Main Dimensions and Weight

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0	重量Weight
凸面法蘭 RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41W Z41F Z41N 16C 16P 16R 16I	15	130	95	65	45	14	4-14	170	120	5
	20	150	105	75	55	14	4-14	190	140	6.5
	25	160	115	85	65	14	4-14	205	160	9
	32	180	135	100	78	16	4-18	270	180	12
	40	200	145	110	85	16	4-18	310	200	36.5
	50	250	160	125	100	16	4-18	358	240	29
	65	260	180	145	120	18	4-18	373	240	33
	80	280	195	160	135	20	8-18	435	280	45
	100	300	215	180	155	20	8-18	500	300	63
	125	325	245	210	185	22	8-18	614	320	108
	150	350	280	240	210	24	8-23	674	360	134
	200	400	335	295	265	26	12-23	818	400	192
	250	450	405	355	320	30	12-25	969	450	273
	300	500	460	410	375	30	12-25	1145	560	379
	350	550	520	470	435	34	16-25	1280	640	590
	400	600	580	525	485	36	16-30	1452	640	850
	450	650	640	585	545	40	20-30	1541	720	907
	500	700	705	650	608	44	20-34	1676	720	985
	600	800	840	770	718	48	20-41	1874	800	1112
	700	900	910	840	788	50	24-41	2083	800	-
	800	1000	1020	950	898	52	24-41	2400	950	-
	900	1100	1120	1050	998	54	28-41	2950	1000	-
	1000	1200	1255	1170	1110	56	28-48	3245	1000	-

Z41H法蘭閘閥電裝型號規格尺寸和重量

2.5MPa	DN	L	D	D1	b	n-φd	電裝型號Electric Actuator Code	L1	H	D0	重量Weight
凸面法蘭 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 25 25P 25R 25I	40	200	145	110	18	4-18	DZW10	590	595	365	91
	50	250	160	125	20	4-18	DZW10	590	653	365	95
	65	265	180	145	22	8-18	DZW10	590	665	365	99
	80	280	195	160	22	8-18	DZW15	590	725	365	113
	100	300	230	190	24	8-23	DZW20	590	787	365	132
	125	325	270	220	28	8-25	DZW20	590	902	365	181
	150	350	300	250	30	8-25	DZW30	590	955	365	206
	200	400	360	310	34	12-25	DZW30	810	1105	470	257
	250	450	425	370	36	12-30	DZW30	810	1343	470	317
	300	500	485	430	40	16-30	DZW60	810	1516	470	412
	350	550	550	490	44	16-34	DZW90	830	1678	550	750
	400	600	610	550	48	16-34	DZW120	830	1849	550	1042
	450	650	660	600	50	20-34	DZW120	830	1937	550	1274
	500	700	730	660	52	20-41	DZW180	870	2234	320	1420
	600	800	840	770	56	20-41	DZW250	870	2432	320	1522
	700	900	955	875	60	24-48	DZW500	870	2489	320	1617
	800	1000	1070	990	64	24-49	DZW500	1170	2643	570	-
	900	1100	1180	1090	66	28-54	DZW800	1170	2935	570	-
	1000	1200	1305	1210	68	28-58	DZW800	1170	3410	570	-
4.0MPa	40	200	145	110	18	4-18	DZW10	590	630	365	92
凹凸法蘭 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 40 40P 40R 40I	50	250	160	125	20	4-18	DZW10	590	691	365	95
	65	280	180	145	22	8-18	DZW10	590	711	365	102
	80	310	195	160	22	8-18	DZW15	590	775	365	115
	100	350	230	190	24	8-23	DZW20	590	871	365	163
	125	400	270	220	28	8-25	DZW20	590	948	365	190
	150	450	300	250	30	8-25	DZW30	810	1028	470	219
	200	550	375	320	38	12-30	DZW30	810	1325	470	373
	250	650	445	385	42	12-34	DZW45	810	1400	470	480
	300	750	510	450	46	16-34	DZW60	830	1653	550	686
	350	850	570	510	52	16-34	DZW90	830	1791	550	821
	400	950	655	585	58	16-41	DZW120	870	2092	320	1514
	500	1150	755	670	62	20-48	DZW250	870	2465	320	2150
	600	1350	890	795	62	20-54	DZW350	1170	-	570	-
	700	1450	995	900	68	24-54	DZW500	1170	-	570	-
	800	1650	1135	1030	76	24-58	DZW800	1060	-	500	-
6.4MPa	40	240	165	125	24	4-23	DZW10	590	665	365	93
凹凸法蘭 MFM Z940H Z940Y Z940W Z941H Z941Y Z941W 64 64P 64R 64I	50	250	175	135	26	4-23	DZW10	590	790	365	102
	65	280	200	160	28	8-23	DZW10	590	840	365	106
	80	310	210	170	30	8-23	DZW20	590	890	365	123
	100	350	250	200	32	8-25	DZW20	590	1020	365	154
	125	400	295	240	36	8-30	DZW30	590	1100	365	205
	150	450	340	280	38	8-34	DZW30	810	1290	470	317
	200	550	405	345	44	12-34	DZW60	810	1470	470	437
	250	650	470	400	48	12-41	DZW90	830	1500	550	606
	300	750	530	460	54	16-41	DZW90	830	1820	550	732
	350	850	595	525	60	16-41	DZW120	870	2216	320	1110
	400	950	670	585	66	16-48	DZW180	870	2838	320	1540
	500	1150	800	705	70	20-54	DZW250	1170	3320	570	2011
	600	1350	930	820	76	20-58	DZW500	1170	3684	570	-

法蘭閘閥規格主要尺寸和重量 Size Main Dimensions and Weight

10.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H	D0	重量Weight
凹凸法蘭 MFM Z40H Z40Y Z40W Z41H Z41Y Z41W 100P 100R100I,	15	170	105	75	55	20	4-14	175	160	-
	20	190	125	90	68	51	22	4-18	180	160	-
	25	210	135100	78	58	24	4-18	310	180	18
	32	230	150	110	82	66	24	4-23	320	200	20
	40	240	165	125	95	76	26	4-23	360	200	40
	50	250	195	145	112	88	28	4-25	490	240	50
	65	280	220	170	138	110	32	8-25	540	240	70
	80	310	230	180	148	121	34	8-25	573	280	100
	100	350	265	210	172	150	38	8-30	575	320	110
	125	400	310	250	210	176	42	8-34	744	360	180
	150	450	350	290	250	204	46	12-34	800	400	250
	200	550	430	360	312	260	54	12-41	800	500	360
	250	650	500	430	382	313	60	12-41	1050	640	-
	300	750	585	500	442	364	70	16-48	1208	720	-
	350	850	655	560	498	422	76	16-54	1410	720	-
	400	950	715	620	558	474	80	16-54	1655	800	-
16.0MPa	15	170	110	75	52	40	24	4-18	230	160	7
環槽法蘭 RTJ Z40H Z40Y Z40W Z41H Z41Y Z41W 160 160P 160R 160I	20	190	130	90	62	51	26	4-23	260	180	10
	25	210	140	100	72	58	28	4-23	280	200	14
	32	230	165	115	85	66	30	4-25	312	200	21
	40	240	1750	125	90	76	32	4-27	350	240	26
	50	300	215	165	132	88	36	8-25	512	280	73
	65	340	2450	190	152	110	44	8-30	560	320	110
	80	390	260	205	168	121	46	8-30	585	350	141
	100	450	300	240	200	150	48	8-34	630	400	185
	125	525	355	285	238	176	60	8-41	723	500	320
	150	600	390	318	270	204	66	12-41	820	560	462
	200	750	480	400	345	260	78	12-48	990	720	711
	250	850	580	485	425	313	88	12-54	1104	800	-
	300	950	665	570	510	364	100	16-54	1314	800	-
