高溫高壓止回閥_(電站,磅級,焊接)高溫高壓止回閥結構形式與用途:
1、操作傳動方式,有升降式和旋啟式自動開閉結構。
2、焊接接連接的止回閥適用于公稱壓力PN1.6一32.OMPa及 P54/100V-P57/170V，工作溫度≤540℃(其中170V工作溫度570℃)的石油、化工、火力電站、水力各種系統的管路上，切斷和接通管路介質。適用介質為:水、蒸汽、油品。
3,符合國內外先進標準的要求，閥門中腔采用壓力自緊式密封結構，介質壓力越高密封性能越好.造型美觀。支管兩端為焊接結構，焊接坡口可按標準或用戶要求配置。
4閥瓣、閥座密封面用我鐵基合金或司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
5.高溫耐壓部件采用優質耐高溫合金鋼制成，安全可靠，性能穩定，使用壽命長。

執行標準1．設計制造與驗收按火力發電閥門標準ANSIB16.34　API6D　GB12236 E101和JB/T3595、DL/T531標準規定。
2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10　GB12221標準規定或按用戶要求。
3、壓力-溫度等級按E101、JB/T3595 API598　GB9131標準規定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASMEB16.25 ANSIB16.25標準規定或按用戶配管尺寸要求。

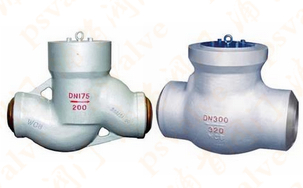

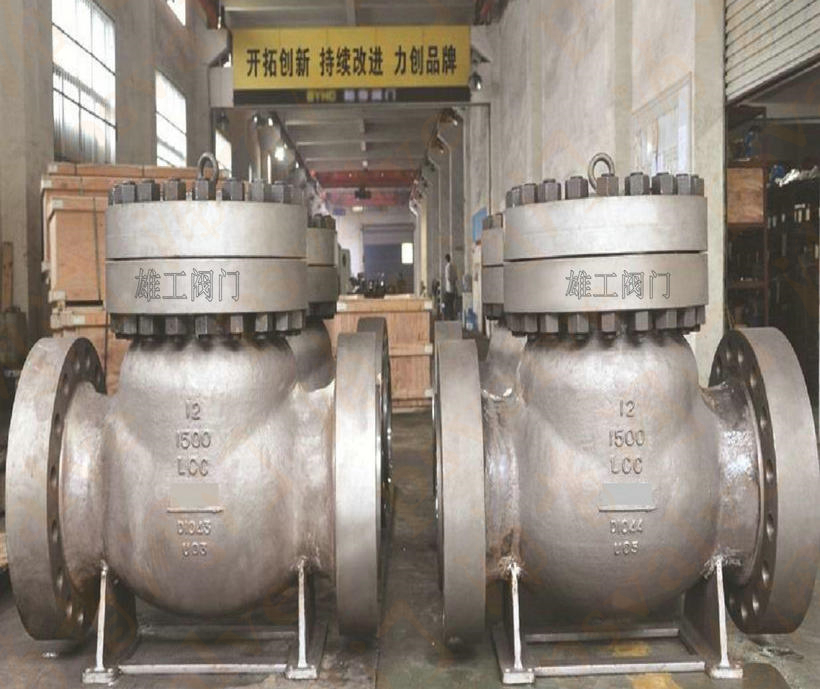

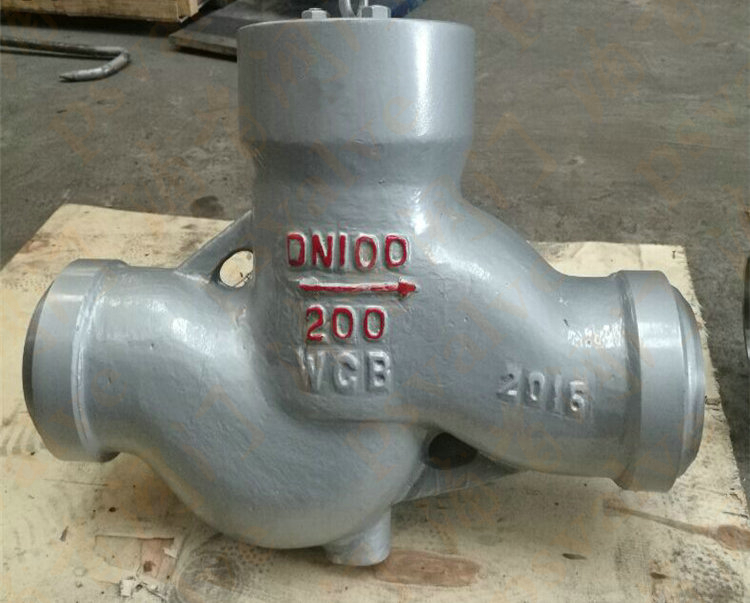

實物圖片

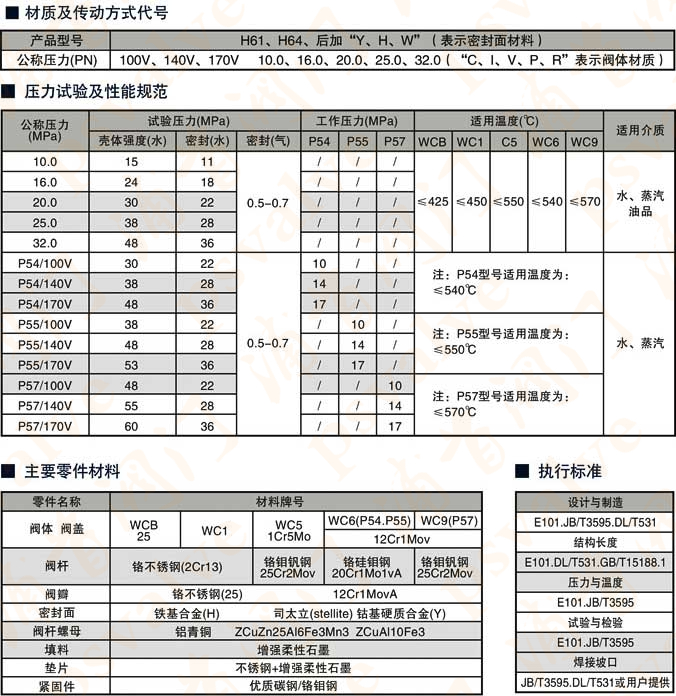

高溫高壓止回閥性能規范

主要零件材料

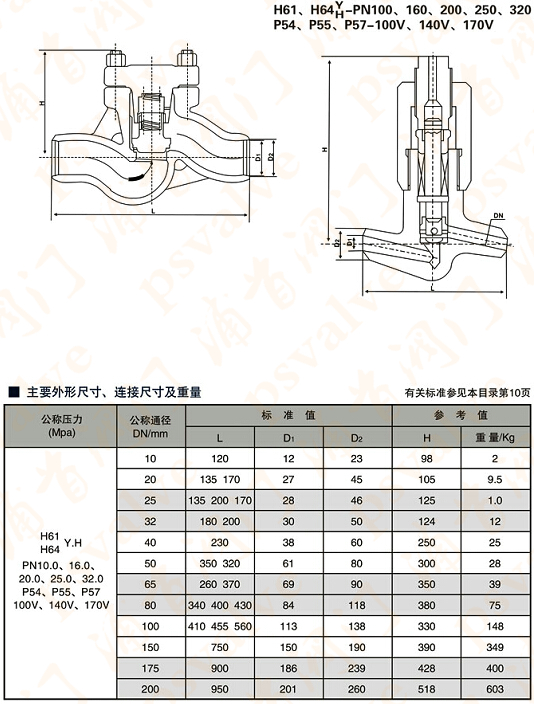

高溫高壓止回閥_(電站,磅級,焊接)高溫高壓止回閥尺寸圖:
