產品名稱：	壓力表針型閥	產品型號：	JJM8
公稱通徑：	DN6	結構形式：	錐面或球面密封
公稱壓力：	16.0MPa～32.0MPa	連接方式：	內螺紋
適用溫度：	-40ºC～+540ºC	驅動方式：	手動（一字形手柄或菊花形手輪）
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、空氣等氣體	生產廠家：	浦首閥門

產品說明

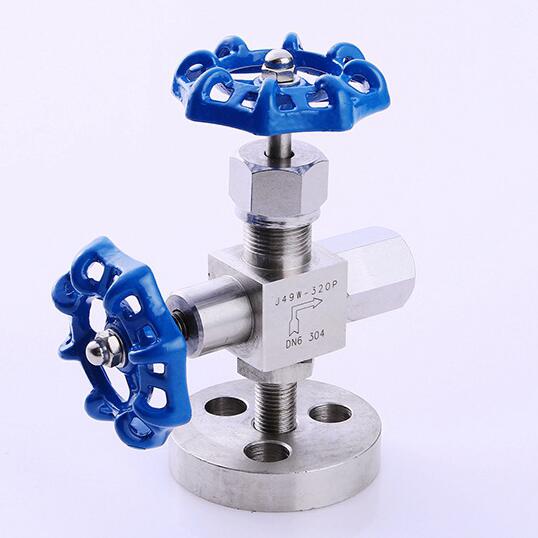

J49H、J49W壓力表針型閥是由法蘭連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，壓力表針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量,較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。

產品特點

1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式:  法蘭連接
3. 結構特征: 錐面密封,活動閥瓣
4. 閥門檢驗與試驗: GB/T13927-1992
5. 公稱壓力: ≤10000Psi
6. 適用工作溫度: -29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…

主要零件材料

序號 NO.	零件名稱 Part name	材質 Material
1	法蘭 Flang	20# A105 SS304 SS304L SS316 SS316L
2	管接頭Pipe connection	20# A105 SS304 SS304L SS316 SS316L
3	墊片Gasket	紫銅(Red copper) PTFE RTFE
4	螺紋套Wrap	20# A105 SS304 SS304L SS316 SS316L
5	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
6	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
7	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
8	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
9	鎖緊螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
10	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
11	手輪Handle	20# A105 SS304 SS304L SS316 SS316L
12	帶帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L
13	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L

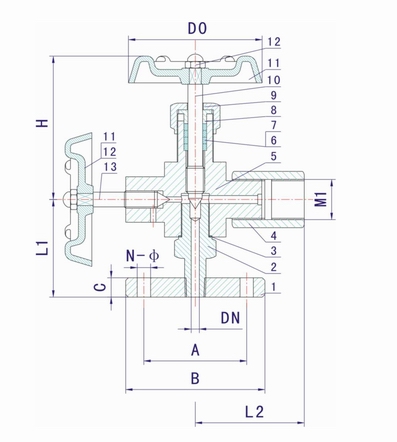

外形結構圖



主要外形尺寸

型號 ITEM NO.	公稱通徑 DN	M1	B	L1	L2	H	D0
J49W/H-1	DN6	M20X1.5	70	62	60	86	60



聲明：【J49H,J49W壓力表針型閥】規(guī)格型號、結構尺寸由浦首閥門提供，如何選擇適用的J49H,J49W壓力表針型閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
