角式截止閥閥門和止回閥的一些介紹

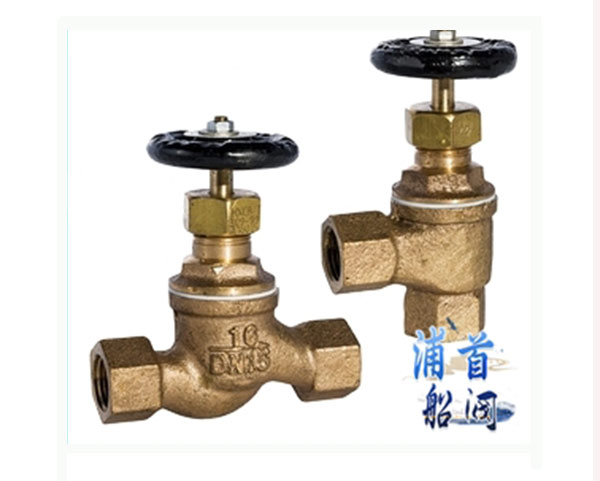

角式截止閥的啟閉部件為塞形閥瓣，密封面為平面或圓錐形，閥瓣沿流體中心線呈直線運動。閥桿的運動形式有：提升桿式（閥桿提升，手輪不提升）和提升旋轉桿式（手輪與閥桿一起旋轉提升，螺母設置在閥體上）。波紋管截止閥只適用于全開和全關，不允許調節和節流

保溫截止閥是一種強制密封閥，因此當閥門關閉時，必須對閥瓣施加壓力，以迫使密封面不泄漏。當介質從閥盤底部進入閥時，操作力所要克服的阻力是閥桿和填料的摩擦力以及介質壓力產生的推力。關閉閥門的力大于打開閥門的力，所以閥桿的直徑應該更大，否則閥桿會彎曲。近年來，自密封閥出現以來，截止閥內介質的流向由閥瓣頂部向閥室方向變化。此時，在介質壓力下，關閉閥門的力較小，而打開閥門的力較大，閥桿的直徑可以相應減小。同時，在介質的作用下，這種閥門也很嚴密。我國閥門“三化”曾經規定，截止閥的流向，都是自上而下。

注意事項：

1、手輪、手柄操作的截止閥可安裝在管道的任何位置上。

2、手輪、手柄及偉動機構，不允許作起吊用。

3、介質的流向應與閥體所示箭頭方向一致。   第十四段截止閥工作原理

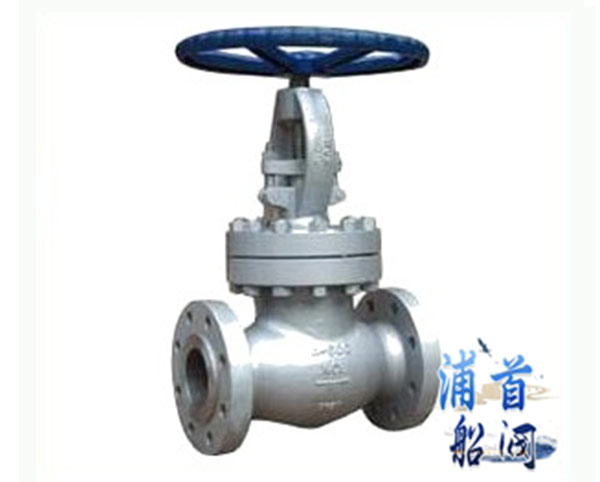

截止閥又稱截止閥，是應用最廣泛的閥門。由于啟閉過程中密封面間摩擦小，相對耐用，啟閉高度小，易于制造和維護，所以很受歡迎。它不僅適用于中低壓，也適用于高壓。

截止閥的關閉原理是依靠閥桿的壓力使閥瓣密封面與閥座密封面緊密配合，防止介質流動。

截止閥只允許介質單向流動，安裝時具有方向性。截止閥的結構長度比閘閥長。同時，流體阻力大，長期運行密封可靠性不強。   段落二波紋管截止閥與普通截止閥的比較

一。雙密封設計（波紋管+填料）如果波紋管失效，閥桿填料也將避免泄漏，并符合國際密封標準。

2。無流體損失，減少能量損失，提高設備安全性。

三。使用壽命長，減少維修次數，降低運行成本。

四。堅固耐用的波紋管密封設計確保閥桿零泄漏，并提供免維護條件。

5個。氣體介質閥座采用聚四氟乙烯軟密封材料，提高閥門密封性能。

6。耐高溫≤425℃的閥座采用錐形硬密封。達到密封性能和零泄漏。

隨著勞動力成本的上升，越來越多的企業希望減少勞動力。有了這種波紋管截止閥，工人可以更容易地切換，產品的使用壽命更長，產品的密封性能更好。有理由相信，它的前景會越來越廣闊。

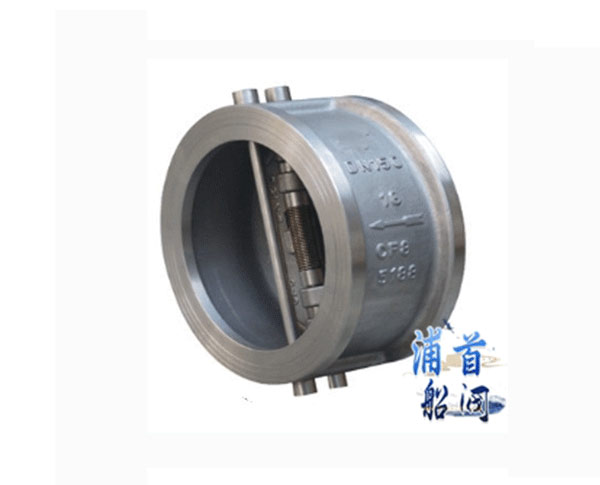

止回閥真的靠譜嗎

公用工程管道與可燃氣體、液化烴、可燃液體的管道或設備連接時，應符合下列要求：

a） 在連續公用管道上應設置止回閥和截止閥；

b） 應在兩個檢查閥之間設置一個或兩個斷流閥；

c） 僅在設備停止使用時使用的公用管道應封閉或斷開。

《石油化工企業設計防火規范》（GB 50160-2008）第7.2.11條規定：離心式可燃氣體壓縮機和可燃液體泵的出口管道上應安裝止回閥。

當泵、壓縮機進出口壓差過大，或連續使用的公用工程接入危險品系統時，止回閥不能有效地防止物料倒流，甚至兩個止回閥也不能作為有效的止回設計。在HAZOP分析中，建議使用逆流偏差進行危害分析。為防止高壓物料流回低壓系統，造成重大工藝安全事故，根據止回閥的設計，可增加以下三種方案之一：

1:泵或壓縮機停止聯鎖關閉排放閥；

2：排放閥由低-低排放聯鎖關閉；

3：排放閥通過排放閥兩端低壓差聯鎖關閉止回閥真的靠譜嗎
