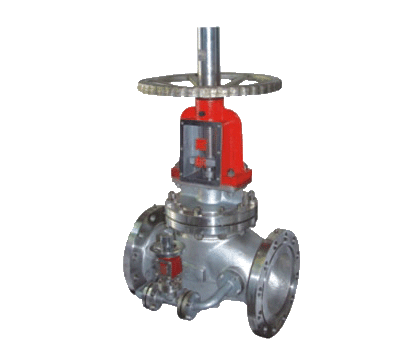

Jy41W/Y氧氣專用截止閥：
產(chǎn)品用途：
　　名稱：氧氣管路專用閥
　　型號：JY41W-40P
　　口徑：15～400MM
　　壓力：2.5～4.0Mpa
　　溫度：常溫
　　材料：碳鋼、不銹鋼、青銅
　　設計標準：JB、GB、ANSI、BS、API、ISO、DIN、NF

　氧氣閥特性：主要特點 １、本閥主要由閥體、閥蓋、閥瓣等零件組成球形閥體，受力均勻。２、本閥為手動操作，順時針旋轉手輪，閥門關閉，逆時針旋轉手輪，閥門開啟。３、DN50以下滾珠軸承，DN150、DN200、DN300等大口徑閥增設副閥瓣。介質流向從閥瓣上部流向下方。４、為了達到好的密封性能，在結構設計上以閥瓣運動進行導向，使其能準確地落在閥座上，閥瓣在閥體中導向時，閥瓣受到流動介質的側向推動力，由閥體而不是由閥桿承受，這就進一步增加了密封性能和填料密封的可能性。５、閥桿設計成降桿，即當閥桿升降時不轉動，閥瓣隨其升降，又一次減少閥瓣在運動時與閥坐的摩擦力，減少填料的磨損，同時上密封磨損亦可能降低到最小程度。６、在閥體的端法蘭上備有接地螺栓，以宜受用導線一螺栓連接，可避免因靜電產(chǎn)生火花引起爆炸事故，閥桿的外露部分均有保護措施，以便防塵土和油類，支架軸承的潤滑采用氟化脂，支架框架處裝有機玻璃蓋板，有明顯的“禁油”標記，提醒現(xiàn)場人員注意?！?p>　　

主要性能規(guī)范 型號 公稱壓力 殼體試驗壓力Ps(Mpa) 氣密封試驗 適用溫度(℃) 適用介質 水 氣 Jy41W-25P Jy41W-40P 2.5 3.8 2.5 2.5 常溫 氧氣 ：

主要外形尺寸： 　　Jy41W-40P、Jy41W-40R 重 量 (kg) 公稱通徑 DN(mm) 尺 寸 (mm) L D D1 D2 D6 b f fz z-фd Dz i H D0 15 130 95 65 45 40 16 2 4 4-ф14 82 10 202 100 5 20 150 105 75 55 51 16 2 4 4-ф14 95 13 225 100 6.5 25 160 115 85 65 58 16 2 4 4-ф14 98 15 236 125 7 32 190 135 100 78 66 18 2 4 4-ф18 120 28 312 180 13.5 40 200 145 110 85 76 18 3 4 4-ф18 135 20 328 160 16 50 230 160 125 100 88 20 3 4 4-ф18 160 25 450 320 32 65 290 180 145 120 110 22 3 4 8-ф18 180 30 530 360 45 80 310 195 160 135 121 22 3 4 8-ф18 195 32 560 400 60 100 350 230 190 160 150 24 3 4.5 8-ф23 230 40 618 450 80 125 400 270 220 188 176 28 3 4.5 8-ф25 275 42 675 450 105 150 480 300 250 218 204 30 3 4.5 8-ф25 330 50 743 560 134 200 600 375 320 282 260 38 3 4.5 12-ф30 405 55 850 640 266 250 650 445 385 345 313 42 3 4.5 12-ф34 480 88 975 720 491 300 750 510 450 408 364 46 4 4.5 16-ф34 520 100 1115 800 705 400 950 655 585 535 474 58 4 5 16-ф41 650 140 1425 900 1234
